NUCLEO-8L152R8NUCLEO-8S208RB开发板是第一款集成STM8微控制器的Nucleo-64开发板,可通过简易的MCU配置实现灵活的原型设计。两种型号之间的显着差异在于它们的闪存容量。前者采用了STM8L152R8T6 MCU,容量为64 kB,后者则采用STM8S208RBT6,容量为128 kB。它们也是第一款支持Arduino Uno V3接口的STM8开发板,允许开发人员使用熟悉的扩展卡、免费插件和流行的编程范例。此外,由于我们还与Cosmic合作提供了STVD-STM8 IDE或Arduino IDE的免费编译器,这是开发人员第一次使用C ++为我们的STM8 MCU开发软件而无需购买工具链。



我们的STM32 Nucleo开发板特别受欢迎,因为它们有助于原型设计和开发。它们还有多种扩展板可供选择,与NUCLEO-8L152R8和NUCLEO-8S208RB兼容,因为所有Nucleo型号都提供Arduino连接器。这意味着工程团队可以重复使用相同的硬件,这将有助于他们节省成本,但更重要的是缩短开发时间,因为他们已经熟悉了他们将在新的STM8 Nucleo开发板上堆叠的扩展。因此,现在可以更轻松地为我们的8位系统添加功能,从而在越来越小的封装中实现更复杂和更智能的设计。为了帮助开发人员,我们发布了各种应用笔记,展示了如何在这个新平台上启动多个项目。


使用STM8做更多事情

我们在每个新的开发板的产品页面上发布了应用笔记,以便快速开始开发。例如,应用笔记AN5182显示了如何与NUCLEO-8L152R8或NUCLEO-8S208RB一起使用Adafruit 1.8寸TFT Shield,如何将其安装在UNO连接器上,以及如何将我们的源文件导入工具链以创建软件可以显示128 x 60的图像。


此外,还有一个板载ST-LINK / V2调试器,它首次在我们的STM8生态系统中引入了虚拟COM端口。因此,用户不需要额外的调试器,可以将电路板连接到PC,从IDE加载应用程序,或者将二进制文件拖放到电路板的存储卷上。此外,设计人员可以使用终端应用程序发送命令或监控信息,使其成为工程团队和爱好者的激动人心的设备。


就像之前的所有STM32 Nucleo开发板一样,新的STM8开发板也有一个ST morpho插头,使开发人员能够访问微控制器的所有引脚,不像Arduino插头本质上有更多的限制。因此,开发人员可以使用所有I / O来管理设备的外围设备,并设计利用整个平台的原型。当使用必须连接到特定引脚的面包板或外部板卡时,这尤其有用。它还极大地帮助了后来必须设计自己的定制PCB的工程师,因为它使他们可以很好地了解使用STM8 MCU资源的任何组合时会发生什么。


使用STM8 Nucleo Boards做得更好

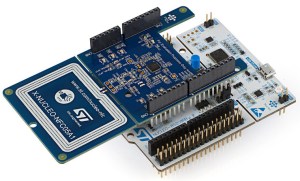

我们还通过将NFC扩展板X-NUCLEO-NFC05A1的NFC软件包移植到STM8架构来改进我们的生态系统。因此可以将此板卡安装在STM8 Nucleo系统之上,在IDE中导入STSW-STM8-NFC5软件包的源代码以测试演示应用程序,并在几分钟内开始试用堆栈。



让我们来看一下获得AEC-Q100 1级认证的NFC / HF RFID阅读器ST25R3914,这意味着它适用于汽车应用。因此,汽车制造商可以将其用作关键替代品,使用户只需通过智能手机或智能手表即可打开和启动车辆。其中一个挑战是系统必须位于一个很小的空间内,例如门把手的后部或前控制台上。


得益于两个新的STM8 Nucleo开发板,任何公司都可以使用我们的扩展板和软件来创建一个能够应对这些挑战的小型产品。由于工程师可以访问微控制器的所有I / O,因此只需使用获得AEC-Q100认证的STM8 MCU版本切换到定制PCB也是一件轻而易举的事。由于STM8CubeMX可以生成新的头文件,因此开发人员可以从新的部件号转换而无需大规模重写代码。


我们还有一个新的存储库,它将Arduino平台的支持添加到STM8架构,开发人员可以使用Arduino Boards Manager进行调用。 他们可以充分利用STM8微控制器上的Arduino环境,利用免费的Cosmic编译器,从而无需通过依赖Small Devices C Compiler(SDCC)的第三方项目。



幸运数字

第一批STM8 Nucleo开发板,NUCLEO-8L152R8和NUCLEO-8S208RB已经在各个经销商处或ST网站上以8.8欧元或10美元左右的价格提供。 除了8号的象征意义之外,我们的使命是尽可能让它们成为可访问且价格合理的开放式开发者,以开发一个全新的生态系统,为8位微控制器带来独特的功能,我们迫不及待地想看到用户将如何使用这些新的可能性。
