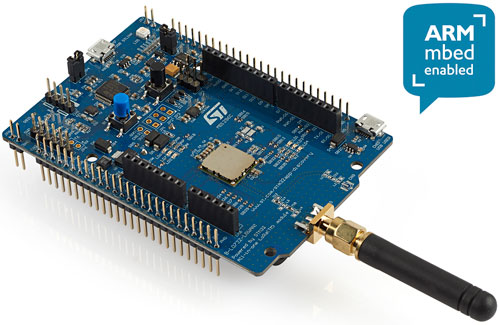

B-L072Z-LRWAN1探索板

基于STM32L0微控制器的超低功耗无线LoRa探索套件

官网链接:http://www.st.com/content/st_com ... b-l072z-lrwan1.html




意法半导体STM32 LoRaWAN探索板是一款基于 LoRa和 FSK/OOK 技术用于学习和开发解决方案的开发工具。 该工具提供多合一开放模块解决方案CMWX1ZZABZ-091(由 Murata提供),用于寻址广域网 (LPWAN),并支持 LoRaWAN 远程无线协议。 该模块由STM32L072CZ和SX1276收发器供电。该收发器具有LoRa长距离调制解调器,提供超长距离扩频通信和高抗干扰能力,以及消耗最小的电流。因为CMWX1ZZABZ-091模块是开放的,用户能够访问所有STM32L072微控制器的外设资源,例如ADC、16位定时器、LP-UART、I2C、SPI和USB 2.0 FS(支持BCD和LPM)。


B-L072Z-LRWAN1探索板包括ST-LINK / V2-1嵌入式调试工具接口、LED、按钮、天线、Arduino™Uno V3连接器和Micro-B格式的USB OTG连接器。


B-L072Z-LRWAN1探索板符合LoRaWAN A 级认证和 C 级认证。并且提供I-CUBE-LRWAN固件包。通过一些示例可用于帮助用户设置完整的LoRaWAN节点。


主要功能

■    CMWX1ZZABZ-091 LoRa模块(Murata)

     ■    板载超低功耗STM32L072CZ系列MCU,基于ARM Cortex-M0+内核,具有192 KB闪存,20 KB RAM,20 KB EEPROM

     ■    USB 2.0 FS

     ■    4通道,12位ADC,2路DAC

     ■    6位定时器,LP-UART,I2 C和SPI

     ■    板载SX1276收发器

     ■    FSK、GFSK、MSK、GMSK和OOK调制

     ■    +14 dBm或+20 dBm可选输出功率

     ■    最大链路预算为157 dB

     ■    可编程位速率高达300 Kbit / s

     ■    高灵敏度:低至-137 dBm

     ■    防弹前端:IIP3 = -12.5 dBm

     ■    89dB 的抗阻塞能力

     ■    低RX电流为10 mA,寄存器保持为200 nA

     ■    完全集成的合成器,分辨率为61 Hz

     ■    内置有用于时钟恢复的位同步器

     ■    同步字识别

     ■    前导码检测

     ■    127 dB+动态范围RSSI

■    SMA和U.FL射频接口连接器

■    包括50欧姆SMA射频天线

■    板载ST-LINK / V2-1,支持USB重新枚举功能

■    USB ST-LINK功能:

■    探索板供电电源:

     ■    通过USB总线或外部VIN / 3.3V电源电压或电池

■    3xAAA型电池座,用于独立操作

■    7个LED指示灯:

     ■    4个通用LED

     ■    1个5V供电的LED

     ■    1个ST-LINK通信LED

     ■    1个故障电源LED

■    2个按钮(用户和复位)

■    Arduino™Uno V3连接器

■    ARM®mbed™(见http://mbed.org



该探索板可以在贸泽电子购买,约为47美元,链接地址:http://www.mouser.cn/ProductDeta ... L2UVPVODSIYig%3d%3d
