以下步骤将帮助您开始第一次使用OpenRex开发板。

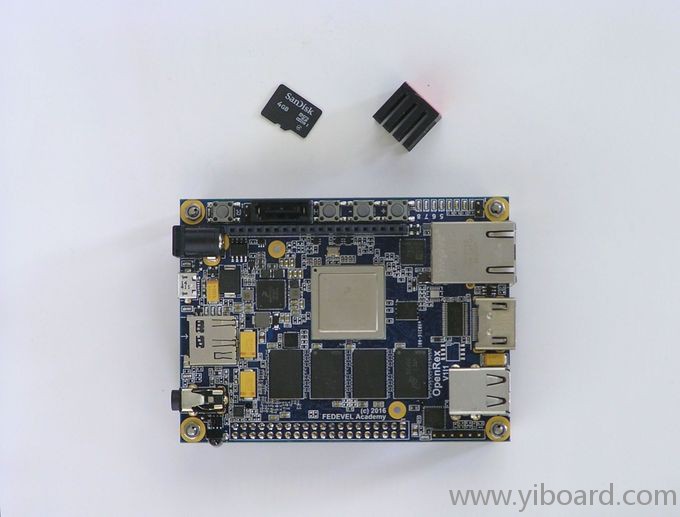

除了电缆,您只需要SD卡和散热片。

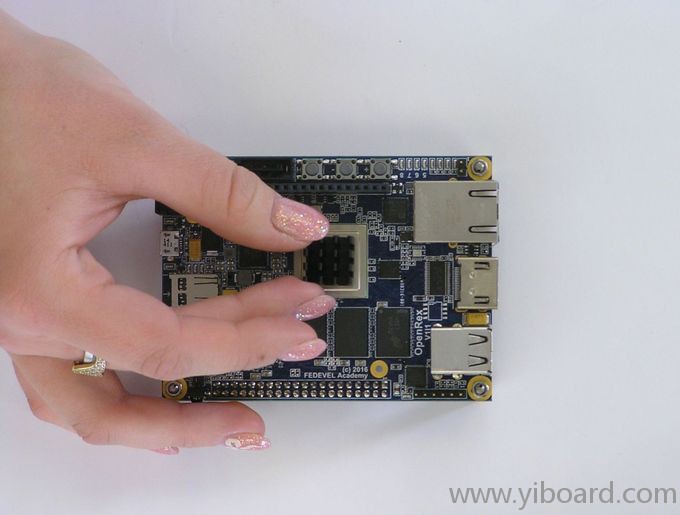

1.  放置散热片

取下散热器上的红色保护膜。


将散热片放置在处理器的顶部。

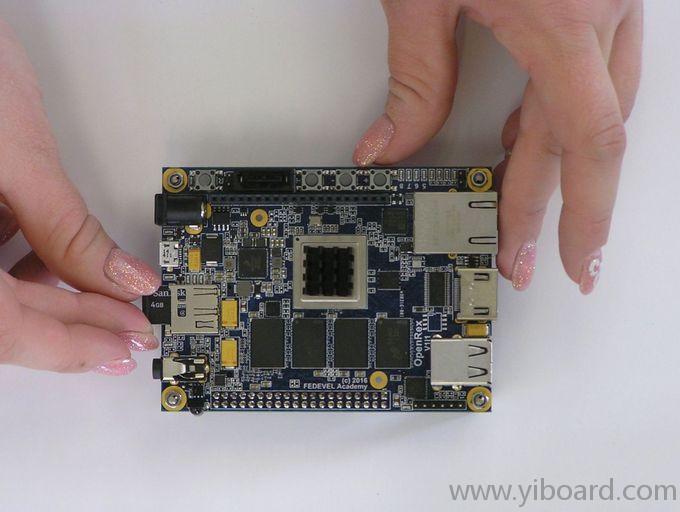

2.  插入SD卡

将与您的开发工具包一起提供的SD卡(也可以新建一个)插入到SD卡插槽。



3.  连接串行电缆

将OpenRex的UART串行端口连接到您的计算机。使用开发套件的 TTL-232R-3V3电缆。运行Hyperterminal(或者下载使用Tera Term)。设置一下的串口参数——波特率115200、8个数据位、无校验位、1个停止位、无流控。

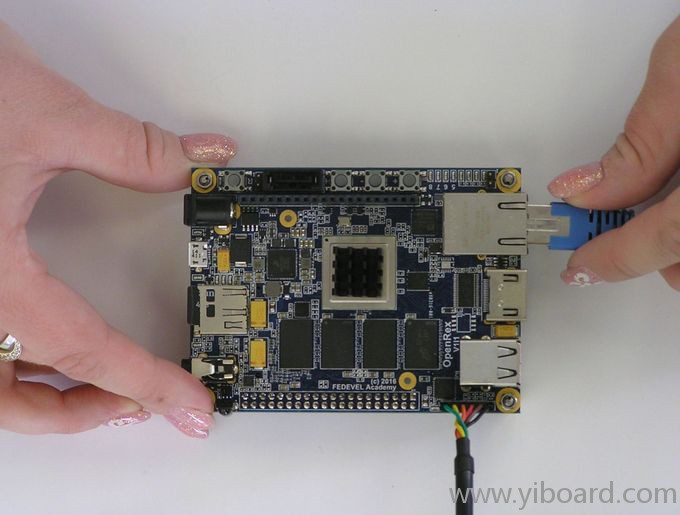

4. 连接网线

使用网线将您的OpenRex开发板与一个网络交换机(可能是计算机)进行连接。将开发板连接到网络不是必需的,但是没有网络在测试时可能会有些限制。

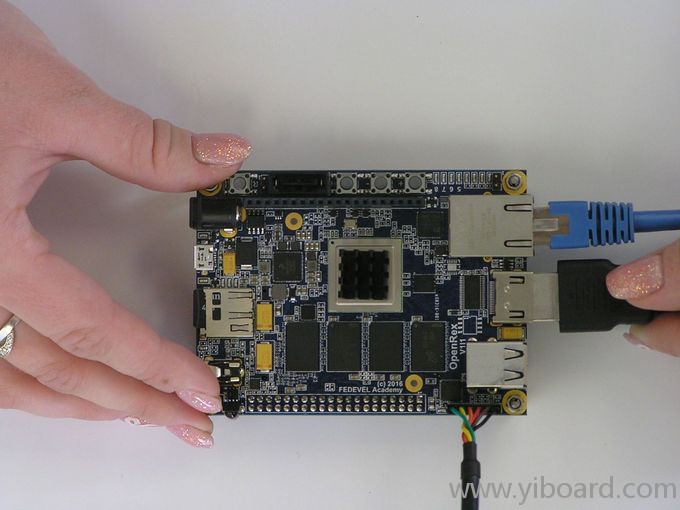

5. 连接HDMI线

使用HDMI线将您的OpenRex开发板连接到显示器。这项连接也是可选的,但这样做可以让您更好的控制该开发板。



6.  连接电源

OpenRex需要5V的输入电压。对于OpenRex Solo版使用能提供至少1A电流的电源,对于Quad版需要至少1.5A。容量低的电源是很诡异的,因为在电流尖峰过程中他们有可能会导致电路板复位。

您有两种方式可以向开发板供电。

请确保您的电源可以提供足够的功率。

方式1:

Micro USB充电器

你可以使用你身边几乎所有的USB充电器(比如手机或者平板电脑的)。只需要确保它可以提供足够的电流就行。在开始上电之前,设定相应的JP1的跳线帽来选择USB Micro作为输入电源。


现在,你可以连接USB充电器了。



方式2:

使用带电源插孔的5V DC适配器(我们在测试过程中这里采用的是25HK-AB-050A400-D5-1)。插口直径是 2mm x 5.5mm,中间是正电压(比如Switchcraft S-760)。



7.  Tada!

现在您的开发板应该会启动进入到Linux。如果在设置OpenRex开发板过程遇到任何问题,请在本论坛发帖或者与我们联系。尽情享受吧!
