发表于: 2019-9-6 15:37:43 | 显示全部楼层

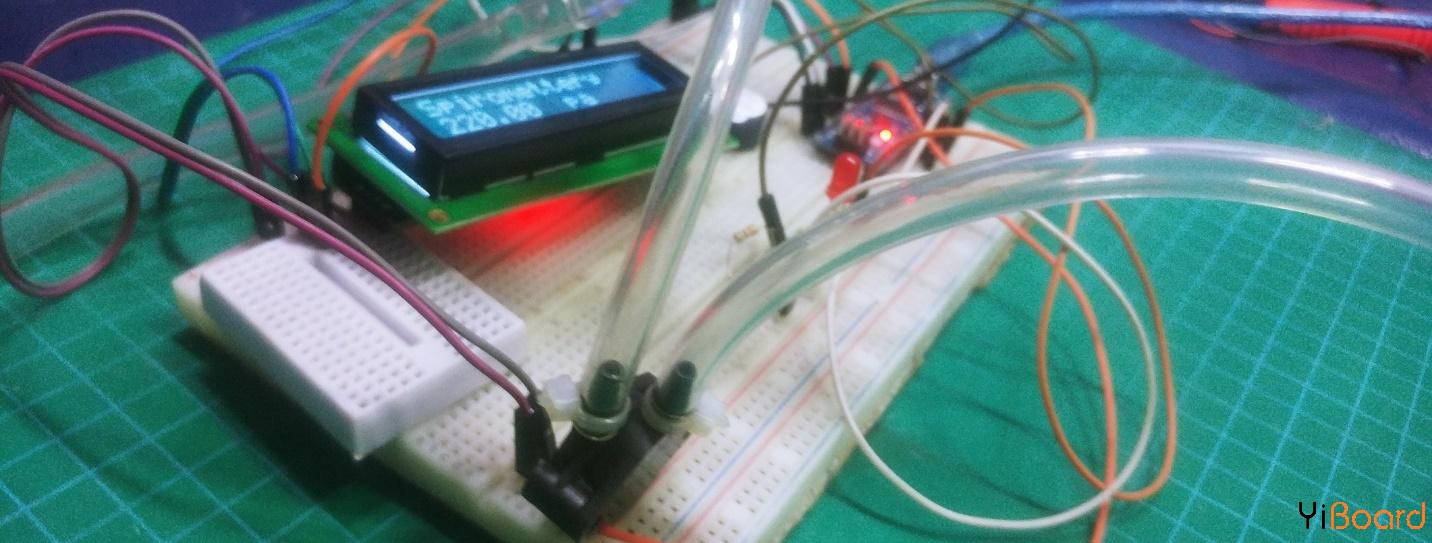

肺活量计是一种用于测量肺部吸入和呼出空气量的工具!使用Arduino Nano学习制作一个!


在本篇文章中,我们将使用Arduino开发板和压力传感器制作一个非常简单的肺活量计。虽然这个DIY项目不会为您提供最准确的肺活量测定值,但您将学习肺活量测定仪的工作原理。


我们使用的是Arduino Nano开发板和MPX5010DP压力传感器。每当我们将空气吹入管道时,传感器将收集数据并将其发送到Arduino Nano。初始化设置后需要进行足够的校准以获得准确的结果。


注:Arduino最近推出了新的Arduino Nano Boards,即BLE和BLE Sense,它们将于2019年8月中旬发售。



什么是肺活量测定法?

基本上,肺活量测定法是一种生理测试,通过使用传感器测量您可以吸气和呼气的最大空气量来评估您的肺部强度。为了真正在医学上可接受,肺活量测定需要通过重复三次进行测量了,以确定用力肺活量(FVC)。



为什么肺活量测定很重要?

如果您有呼吸急促、咳嗽或打鼾,您的医生可能会建议您进行肺活量测定。它可以帮助诊断囊性纤维化、COPD和哮喘等问题,或者可以在手术前检查肺功能。


医生或护士将使用肺活量测定法检查一个人的身体状况,作为慢性肺病治疗的一部分。它将有助于确定药物的影响,包括他们如何根据您的疾病控制病情。


进行肺活量测定

为了确保准确的测试结果,请穿宽松的衣服,不要在此之前吃饭。另外,请避免以下活动:

●    在测试后24小时内吸烟

●    剧烈运动

●    饮酒

测试遵循以下步骤:

●    在鼻子上放置一个夹子以封闭鼻孔。

●    吸入尽可能多的空气来填充肺部。

●    将嘴唇紧紧地密封在管口周围。

●    几秒钟内,尽可能快速,有力地直接呼吸管。

所需的硬件

●    Arduino Nano开发板

●    MPX5010DP压力传感器

●    字符型LCD 1602

●    面包板

●    PVC管

●    用于传感器的柔性管

●    热胶枪



制作肺活量计管

首先,在1.5英寸PVC管中制作两个孔。将第一个孔放置在管道的起始处,将另一个孔放置在距离末端1-2英寸处。这些孔用于将橡胶/塑料透明管插入PVC管中,如此处所示。


接下来,使用一小块泡沫,切出可以装在管子一端的圆形形状。您可以使用热胶将其密封到管道上。在中心制作一个小孔,让多余的空气流出,如下图所示。


现在,将两个管插入压力传感器。您可以使用扎带进行密封。

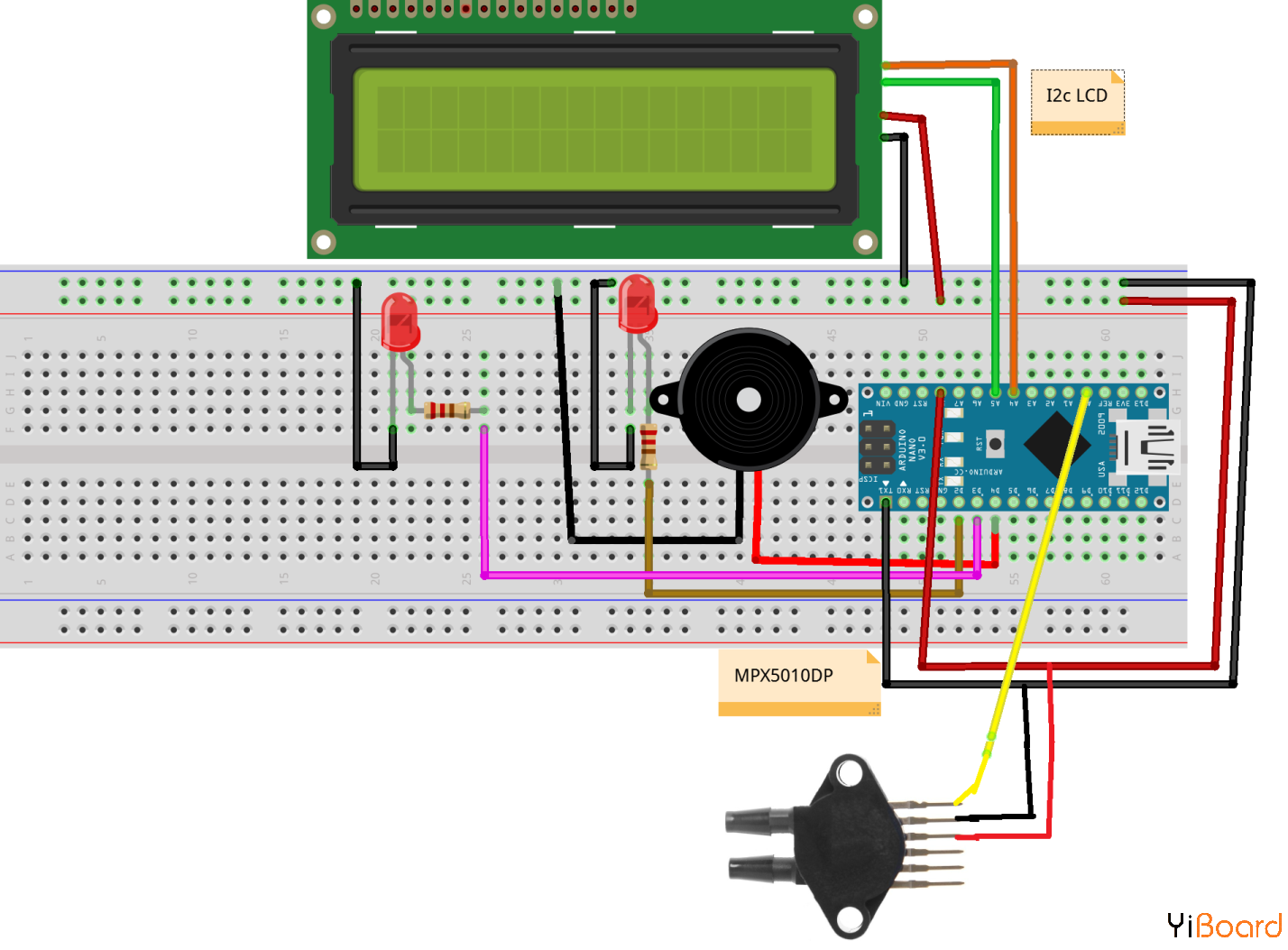

连接MPX5010DP和Arduino Nano

气压传感器连接到Arduino Nano的A0引脚,LCD的I2C数据线连接到引脚A4和A5。此外,您还可以连接蜂鸣器和LED,以便在测试结束时提供反馈。


要使用肺活量计,请上传代码,然后将空气吹入管中并持续五秒钟。然后,您可以在液晶显示屏上查看肺活量计的结果。测试完成后,您可以按“reset”按钮复位设备以进行新的测试。

跳转到指定楼层
thuthuthu
发表于: 2021-8-3 16:55:30 | 显示全部楼层

您好!看了这篇文章后我打算自己动手实际操作一遍,但过程中不甚了解压力传感器等的使用方式,请问您还有当时的代码可以参考吗?非常感谢!
回复

使用道具 举报

风筝
发表于: 2021-8-3 21:46:01 | 显示全部楼层

thuthuthu 发表于 2021-8-3 16:55
您好!看了这篇文章后我打算自己动手实际操作一遍,但过程中不甚了解压力传感器等的使用方式,请问您还有当 ...

不好意思 代码找不到了
回复

使用道具 举报

thuthuthu
发表于: 2021-8-3 22:31:58 | 显示全部楼层

风筝 发表于 2021-8-3 21:46
不好意思 代码找不到了

谢谢!我再摸索一下
