假日歌曲播放器播放压电蜂鸣器的经典圣诞歌曲,并与LED装饰灯同步。


点亮一些LED到假期的曲调!我受到Joshi项目的启发,并添加了一些升级。 假日歌曲播放器播放压电蜂鸣器的经典圣诞歌曲,并与LED装饰灯同步。每个音符对应不同的LED。这样可以创建一个很好的视觉效果,每次播放音符时,特定的灯都会亮起。


可以通过按不同的按钮选择三首歌曲,也可以使用其他按钮以免费播放模式进行播放。与其他项目不同,该播放器需要很多引脚,所以我选择了Arduino Mega开发板。该项目可以使用Elegoo Mega Basic入门套件和Elegoo组件套件构建。


设置LED

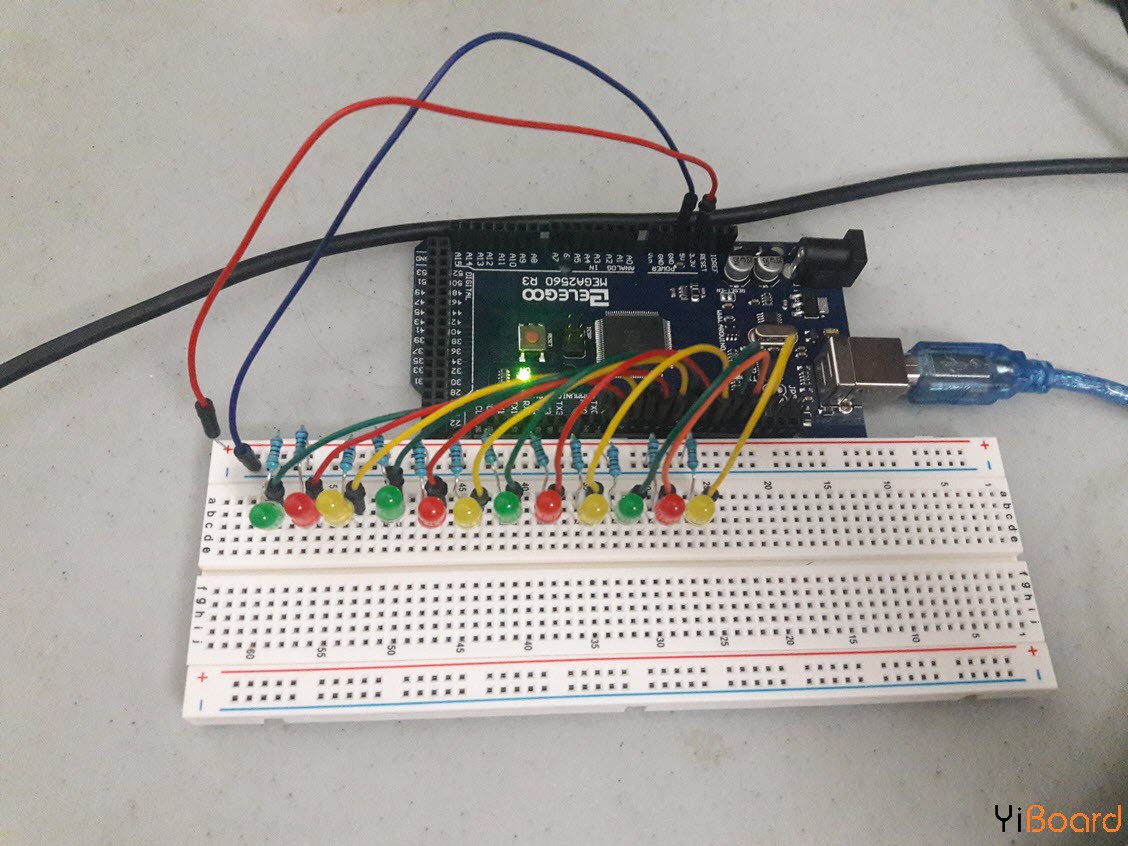

After setting up LEDs.jpg

首先,我们将设置我们的LED。将Mega的GND和5v引脚的跳线连接到面包板的电源插座。你需要13种你喜欢的颜色的LED,我选择了绿色、红色和黄色,因为它们是传统的圣诞色。您可能会注意到上面的图像只有12个LED。之后我需要添加另一个,因为Jingle Bells需要一个额外的指示。您还需要13个1K电阻,每个LED一个。逐个将LED放在面包板上,按照您的首选安排。我把它放在一条线上用于演示目的,但你可以将它们设置为雪人、铃铛或其他任何你想出来的东西。


现在将电阻器连接到每个LED的接地端,并将正极连接到数字引脚2-13和34。我想让通信引脚保持打开,因为它们可能在其他项目中派上用场,所以最后一个LED不合适,我把它设置为34。


添加蜂鸣器

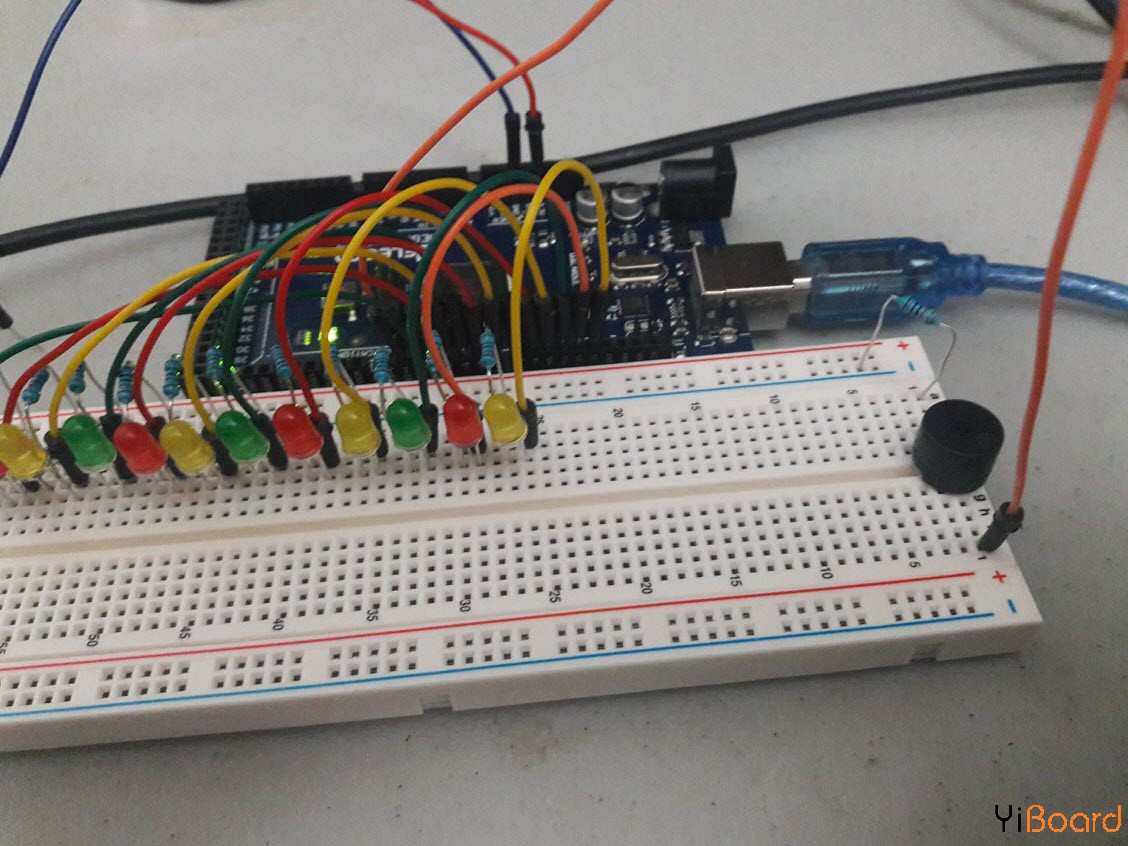

Adding the Buzzer.jpg

使用330电阻将蜂鸣器的正极连接到引脚22,将负极连接到地。


添加按钮

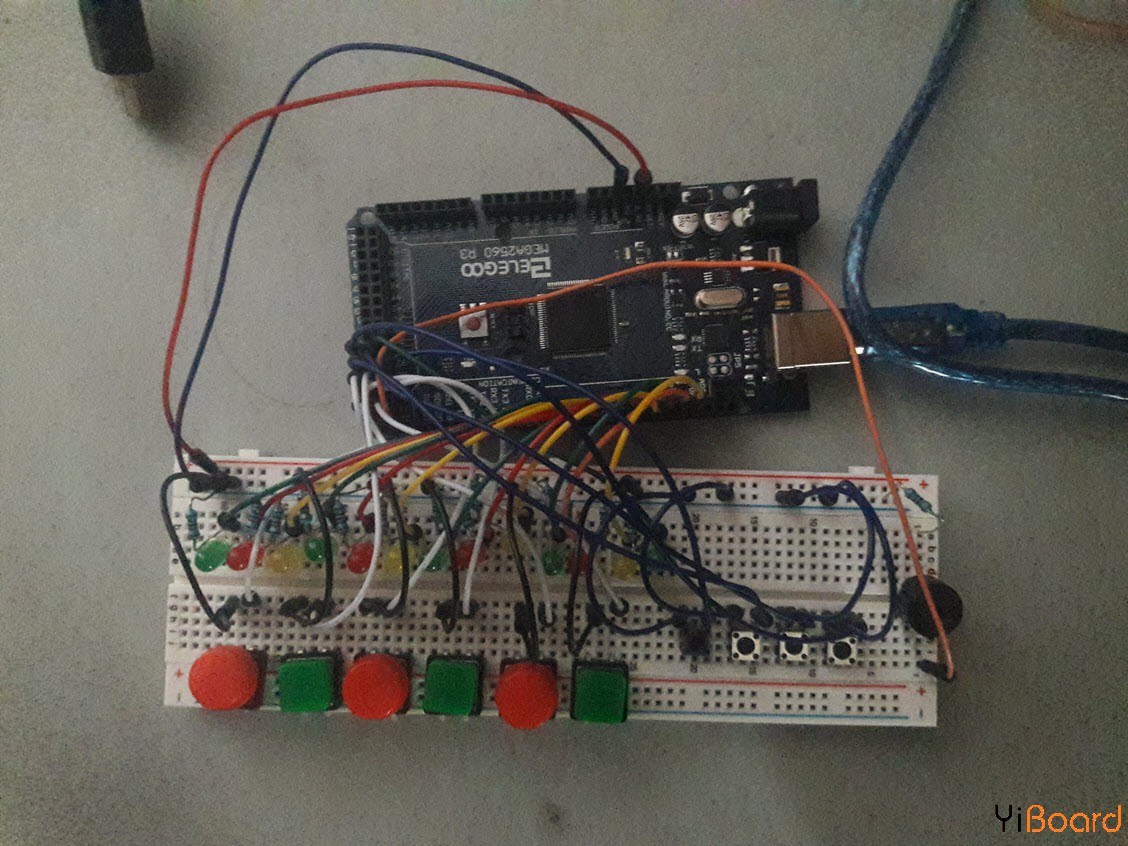

After setting up the buttons.jpg


接下来,我们将添加一些按钮来播放音符和完整歌曲。首先,使用六个大按钮(红色和绿色帽子是可选的)并将它们放在面包板上。确保一半是悬空的!后面的两个引脚必须悬空,因为我们没有足够的空间给面板的每一半。在我们的草图中,我们使用内部上拉电阻,这样我们就不必在面包板上使用更多的电阻。这意味着按钮引脚读取的默认输入为HIGH,而不是LOW。这已经在代码中占了一席之地,因此如果您想使用外部电阻,则需要对其进行修改。


将每个按钮的一个引脚连接到地,另一个引脚连接到24-29的输入引脚。从右到左开始,末端的绿色按钮连接到引脚24。


添加用作钢琴键的大按钮后,继续添加4个小按钮。前三个按钮分别用于选择不同的歌曲,第四个按钮用作练习给读者。将每个按钮的一个引脚连接到地,另一个引脚连接到30-33的输入引脚。这个是从左到右。


完成后,一切准备就绪!只需插入电路板并上传以下代码即可开始播放!


代码链接:https://github.com/mitomon/MitosArduinoScripts
