在本篇文章中，您将了解超声波模块及其工作原理。通过本文的学习，您将能够将其连接到Arduino开发板，然后将其用作运动检测器，以通过手势控制显示器。

超声波模块基础知识

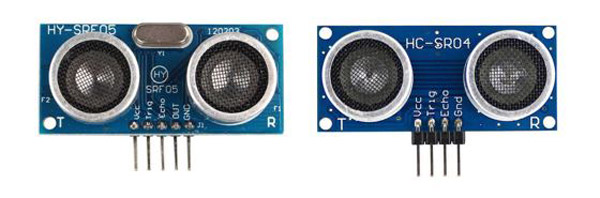

超声波传感器是接近传感器。该传感器通过以高于人的听觉范围的频率发送短音频脉冲，并在物体表面反射后接收它，来计算空气中超声波的时间和方向。使用此时间，可以高分辨率测量距离。超声波法由于具有高精度和高速度，不与物体接触，无腐蚀且价格合理等优点，是测量距离和检测物体的最佳方法之一。大多数超声波模块包括一个发射器和一个接收器。 SRF04和SRF05模块的接收器和发送器彼此相邻，可以准确检测2到300 cm范围内的物体。 SRF05模块是SRF04的改进版本。该版本支持双模式，并包含5个引脚。但是SRF04模块具有4个引脚，并且仅支持一种模式。这两个模块都有一个称为mode1的共同模式。

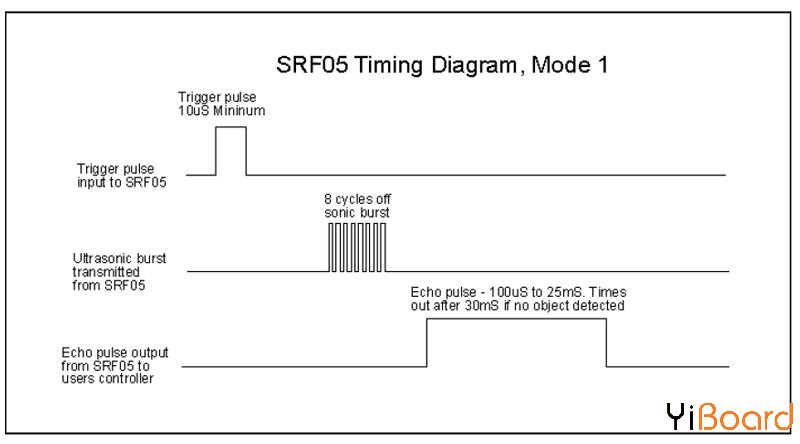

首先在模式1中，应向触发引脚施加至少10微秒的脉冲。模块将自动以40 kHz的频率发送8个脉冲，并将Echo引脚设置为1。Echo引脚保持高电平，直到模块接收到来自物体的反射脉冲。然后，我们可以通过测量Echo引脚处于高逻辑电平的时间来计算发送和接收信号之间的时间。在此模式下，SRF05 OUT引脚不连接。

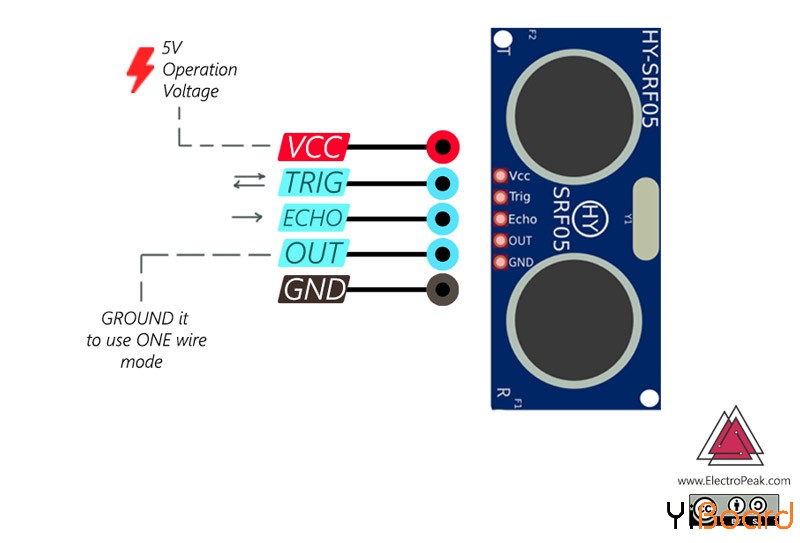

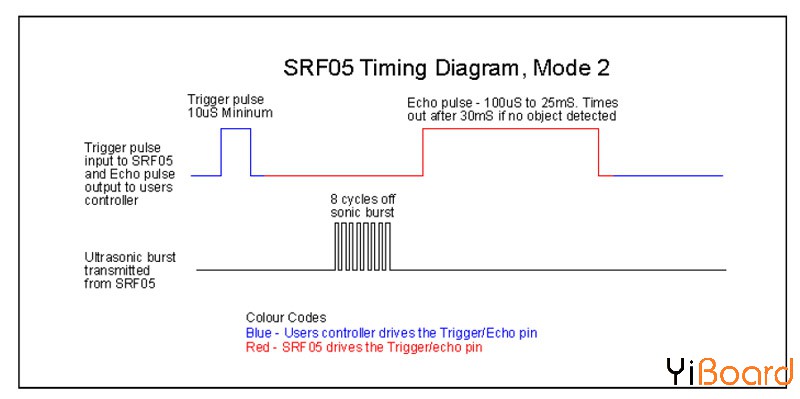

模式2（仅在SRF05模块中可用）对触发和回波信号使用一个引脚。要使用此模式，请将OUT引脚接地，并使用Echo引脚发送和接收Echo脉冲。如前所述，我们可以通过测量信号持续时间来计算距第一个物体的距离。

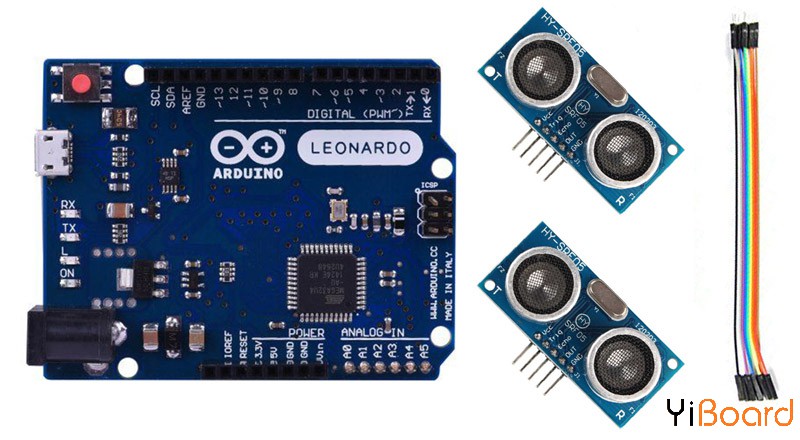

所需的组件

● Arduino LEONARDO开发板

● HY-SRF05超声波距离传感器模块

● 跳线

超声波模块与Arduino的连接

超声波模块和Arduino之间的连接非常简单。只需将Trig和Echo引脚连接到Arduino的两个引脚，然后将这两个引脚引入Arduino。如前所述，Arduino使用这些引脚计算距模块前面第一个物体的距离。另外，不要忘记将模块的VCC和GND连接到Arduino的5V和GND。

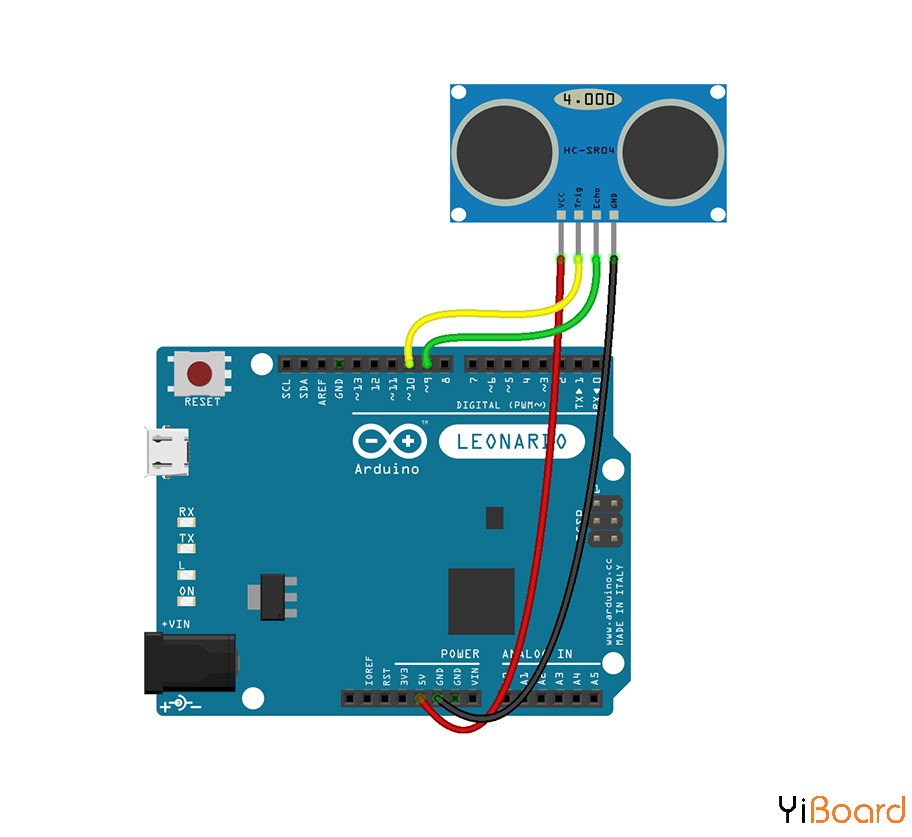

电路连接

代码

/*
* Ultrasonic Sensor HC-SR05/4 and Arduino
*/
long duration;
int distance;
const int trig = 9;
const int echo = 10;
void setup() {
pinMode(trig, OUTPUT); // Sets the trigPin as an Output
pinMode(echo, INPUT); // Sets the echoPin as an Input
Serial.begin(9600); // Starts the serial communication
}
void loop() {
distance = calculateDistance();
Serial.println(distance);
}
int calculateDistance(){
digitalWrite(trig, LOW);
delayMicroseconds(2);
// Sets the trigPin on HIGH state for 10 micro seconds
digitalWrite(trig, HIGH);
delayMicroseconds(10);
digitalWrite(trig, LOW);
duration = pulseIn(echo, HIGH); // Reads the echoPin, returns the sound wave travel time in microseconds
distance= duration*0.034/2;
return distance;
}

复制代码

让我们仔细看一下代码：

digitalWrite(trigPin, HIGH);
delayMicroseconds(10);
digitalWrite(trigPin, LOW);

复制代码

在Trig引脚上发送10微秒的脉冲。

duration = pulseIn(echoPin, HIGH);

复制代码

pulseIn()函数计算Echo引脚为高电平的时间，该时间实际上等于发送和接收信号之间的时间。

distance= duration*0.034/2;

复制代码

通过将duration和声音速度相乘，可以计算声音传播的距离。

使用Arduino和超声波模块控制显示器

假设您的屏幕上正在播放视频。我们仅通过手势控制视频的播放或停止、音量以及向前和向后播放。

为此，将两个超声波模块连接到Arduino Leonardo开发板上，然后将模块放在显示器的左右两侧。

将以下代码上传到您的开发板上。现在，您可以通过将双手放在距离模块20到30厘米的位置来停止或播放视频！

如果将右手放在右模块前面9到15厘米的位置，并将其稍微移开，视频将返回5秒钟。如果您将手稍微靠近模块，视频将向前播放5秒钟。通过将左手放在距模块9至15cm的位置并靠近模块，视频的音量将增加，而将手移开，视频的音量将减小。

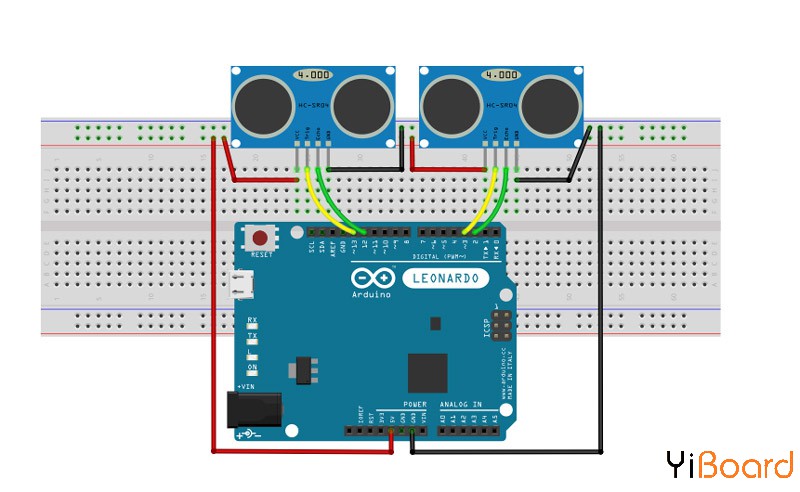

电路

代码

此部分的代码需要用到Keyboard.h库。您可以从以下链接下载：https://www.arduinolibraries.info/libraries/keyboard

/*
* Control Your PC with Ultrasonic Sensor HC-SR04 and Arduino
*/
#include <Keyboard.h>
long duration;
int distance,distLeft,distRight;
const int trigger1 = 2; //Trigger pin of 1st Sesnor
const int echo1 = 3; //Echo pin of 1st Sesnor
const int trigger2 = 4; //Trigger pin of 2nd Sesnor
const int echo2 = 5;//Echo pin of 2nd Sesnor
void setup() {
Serial.begin(9600);
pinMode(trigger1, OUTPUT);
pinMode(echo1, INPUT);
pinMode(trigger2, OUTPUT);
pinMode(echo2, INPUT);
}
void loop() {
distance=calculateDistance(trigger1,echo1);
distLeft =distance;
distance=calculateDistance(trigger2,echo2);
distRight =distance;
//Pause Modes -Hold
if ((distLeft >20 && distRight>20) && (distLeft <30 && distRight<30)) //Detect both hands
{Serial.println("Play/Pause");
Keyboard.press(KEY_TAB);
delay(100);
Keyboard.releaseAll();
delay (500);}
distance=calculateDistance(trigger1,echo1);
distLeft =distance;
distance=calculateDistance(trigger2,echo2);
distRight =distance;
//Control Modes
//Lock Left - Control Mode
if (distLeft>=9 && distLeft<=14)
{
delay(100); //Hand Hold Time
distance=calculateDistance(trigger1,echo1);
distLeft =distance;
if (distLeft>=0 && distLeft<=15)
{
Serial.println("Left Hand detected");
while(distLeft<=20)
{
distance=calculateDistance(trigger1,echo1);
distLeft =distance;
if (distLeft<5) //Hand pushed in
{Serial.println ("Volume Up");
Keyboard.press(KEY_UP_ARROW); //up key
delay(100);
Keyboard.releaseAll();
delay (300);}
if (distLeft>17) //Hand pulled out
{Serial.println ("Volume Down");
Keyboard.press(KEY_DOWN_ARROW); //down key
delay(100);
Keyboard.releaseAll();
delay (300);}
}
}
}
//Lock Right - Control Mode
if (distRight>=9 && distRight<=14)
{
delay(100); //Hand Hold Time
distance=calculateDistance(trigger2,echo2);
distRight =distance;
if (distRight>=0 && distRight<=20)
{
Serial.println("Right Hnaad Detected");
while(distRight<=20)
{
distance=calculateDistance(trigger2,echo2);
distRight =distance;
if (distRight<5) //Right hand pushed in
{Serial.println ("Rewind");
Keyboard.press(KEY_LEFT_ARROW); //left key
delay(100);
Keyboard.releaseAll();
delay (300);
}
if (distRight>17) //Right hand pulled out
{Serial.println ("Forward");
Keyboard.press(KEY_RIGHT_ARROW); //right key
delay(100);
Keyboard.releaseAll();
delay (300);}
}
}
}
delay(200);
}
int calculateDistance(int trig, int echo){
digitalWrite(trig, LOW);
delayMicroseconds(2);
// Sets the trigPin on HIGH state for 10 micro seconds
digitalWrite(trig, HIGH);
delayMicroseconds(10);
digitalWrite(trig, LOW);
duration = pulseIn(echo, HIGH); // Reads the echoPin, returns the sound wave travel time in microseconds
distance= duration*0.034/2;
distance = 50;
return distance;
}

复制代码

以上就是本篇文章的全部内容。接下来，您可以在模块上添加一个伺服电机，尝试计算与超声波模块周围每个物体的距离。或者尝试定义其他手势，例如更改视频播放速度。如果遇到问题，请随时在本帖下面进行回复。
