太方便了! AD21在PCB中放置LOGO图片的新方式

博根工作室

如何将您的公司LOGO或任意图形对象（可以放置在PCB和PCB库中并填充标准图像文件（*.png、*.jpg、*.bmp、*.svg）的非电气元件) 到您的 PCB 文件中。

在Altium Desinger 21中，Place菜单下新增了一个选项 - Graphics。

启动该命令后（您也可以使用键盘快捷键P+H），光标将变为十字准线，您将进入图像放置模式。通过执行以下步骤进行放置：

1.  定位光标并单击或按 Enter 以锚定图像框架的第一个角，图像的起点将设置于此。

2.  移动光标调整框的大小，点击或回车完成框架的放置。

3.  将出现“Choose Image File”对话框，您可以从中浏览并选择所需的图像。选择要插入的文件，然后按“打开”按钮。

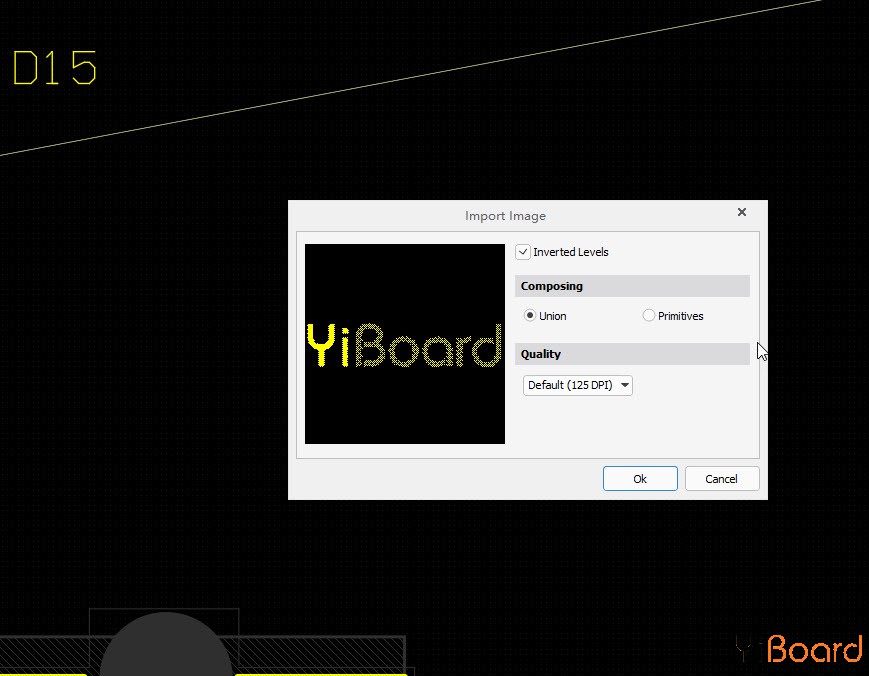

4.  将打开 “Import Image”对话框，您可以在其中预览图形，然后确定所选图像的质量、构图和反转。完成所有选项后，单击“OK”以完成放置。

在以前的版本中，有另外的两种方法可以实现导入位图文件 (*.bmp)，以下是操作步骤。

博根工作室

方法1 - 直接复制粘贴

1.  使用自带的画图工具以单色保存BMP图像。在“另存为”中选择 MonoChrome 选项，如下所示：

2.  在画图工具中，使用Ctrl+A全选，然后按Ctrl+C复制LOGO图像。

3.  在Altium Designer中打开 *.PcbDoc文件。选择要粘贴Logo的图层，然后按下Ctrl+V。如果您没有看到图片出现，请尝试将其粘贴到画图工具中的新的BMP文件中，然后再次复制并粘贴到Altium Designer中。

要调整导入的Logo大小，可以按照以下步骤：（粘贴的图像将作为所有粘贴对象的并集出现）：

1.  将鼠标悬停在您粘贴的图形上并右键单击，然后选择 Unions -> Resize Union；

2.  单击Logo图像，您应该会看到每个角都出现手柄。

3.  单击并拖动每个角的白色编辑手柄以调整大小。

方法2 - 使用OLE对象

1.  将位图图像复制到新的Microsoft Word文档。

2.  保存Microsoft Word文档。这将自动将图像转换为OLE对象。

3.  在Altium Designer中，选择要在Pcb文档中放置Logo的层。

4.  使用命令 Place -> Object From File 将OLE对象放入Altium Designer。

导入的图片保持其原始大小。如需更改，需要在Microsoft文档中编辑图像然后重新保存更新PCB中的图像大小。

注意：如果在使用 Place -> Object From File 时遇到错误，“supported OLE Server was not found for file”，可能需要将Word文件中的图像复制并粘贴到新的Word文档文件中并保存。然后尝试使用新文件在Altium Designer中放置 OLE对象，
