本篇文章主要介绍了将Allegro文件导入Altium Designer的不同方法。


OrCAD是由Cadence Design Systems, Inc. 公司开发的一套主要用于电子设计自动化 (EDA) 的专有软件工具套件。 OrCAD名称是一个混合名词,反映了该软件的起源和公司的重点方向:Oregon(美国俄勒冈州)+ CAD (计算机辅助设计)。 OrCAD是Allegro平台的一部分。


除了这篇文章,请可以查看以下文档:

https://www.altium.com/documentation/altium-designer/allegro-import-ad


Altium Designer支持导入Allegro(最高版本17.2)的二进制 (*.brd) 和 ASCII (*.alg) 文件。为了导入文件,Altium Designer最终需要ASCII 版本。二进制版本需要经过一个转换过程,该过程需要在本地安装extracta.exe,该文件随Allegro一同安装 ,以将 *.brd 文件转换为Altium可以导入的Allegro ASCII *.alg 文件。由于此实用程序是Allegro工具的一部分,Altium无法重新分发此文件或运行它所需的DLL。因此,转换需要一台安装了Allegro的计算机。


如果这两个程序都安装在同一台计算机上并获得许可证,那么Altium Designer可以自动使用Allegro的实用程序将 *.brd 文件转换为*.alg,然后再转换为Altium Designer 文件。


如果ASCII版本不可用,您可以下载OrCAD的免费演示版,其中包含有extracta.exe,作为Cadence Allegro发行版的一部分。 https://www.orcad.com/free-trial


请注意,extracta.exe与有效的Allegro 许可证相关联,因此当试用期到期时,您将无法再导入*.brd 文件。 Altium 可以导入Allegro ASCII *.alg 文件,而无需在您的机器上安装Allegro。


安装 OrCAD试用版将安装Allegro以及其他包含的程序。

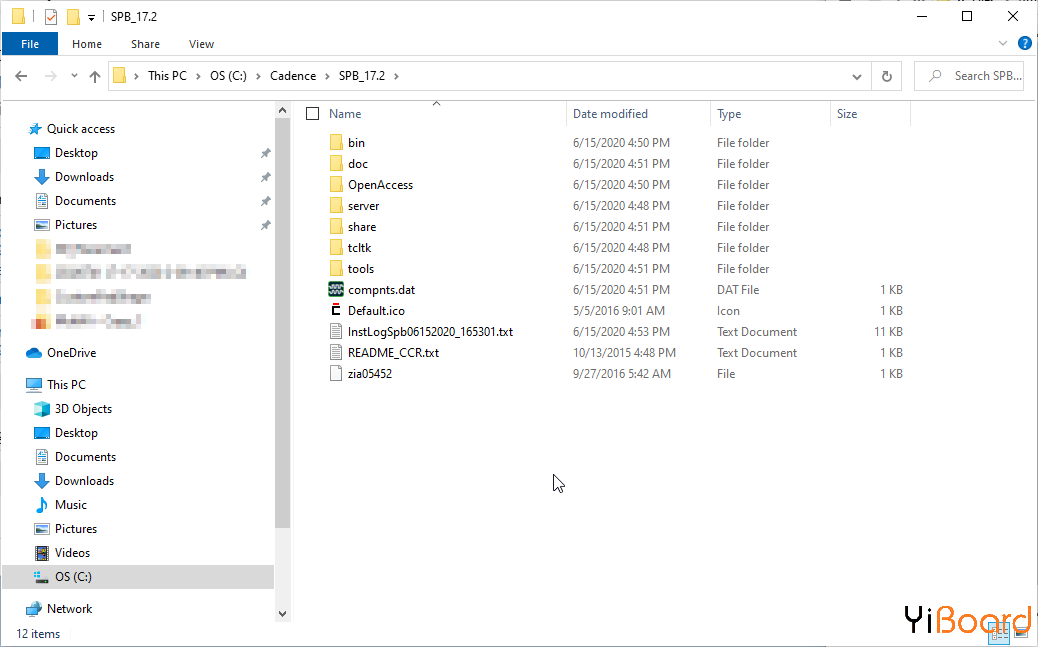

安装大约需要30分钟,本示例安装在C盘,如下图:



为了导入Allegro 17文件,您需要安装最新版本的OrCAD并调整您的计算机环境“System Variables(系统变量)”,如下所示:

'System Variables.jpeg


安装后按照以下步骤配置Path系统环境变量:

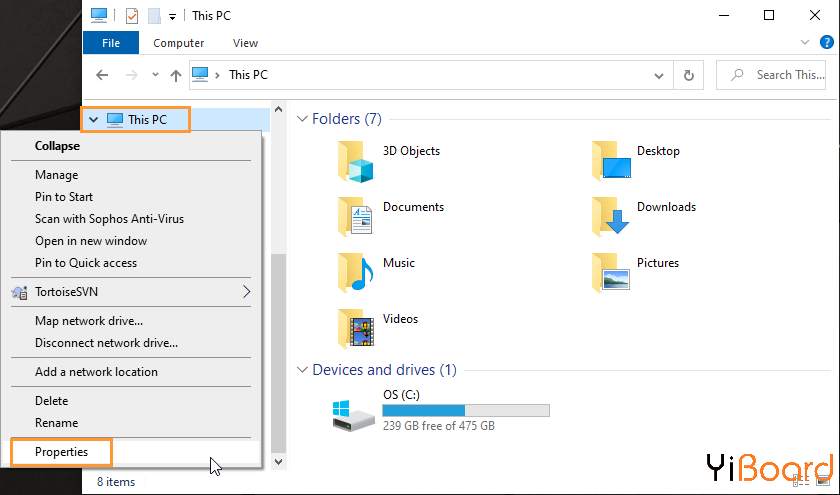

在 Windows 文件资源管理器中右键此计算机然后选择Properties(属性)

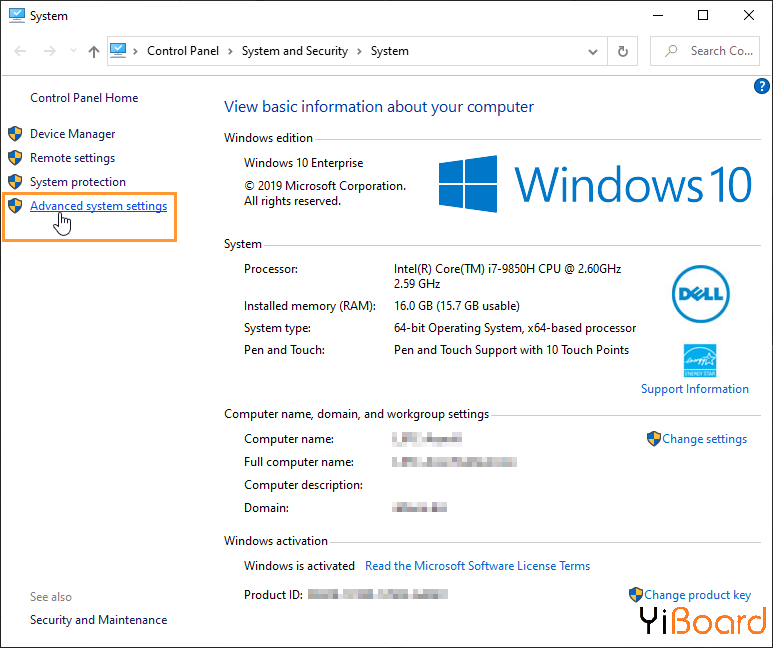

在控制面板 ► 系统和安全 ► 系统对话框中,选择“‘Advanced system settings(高级系统设置)”

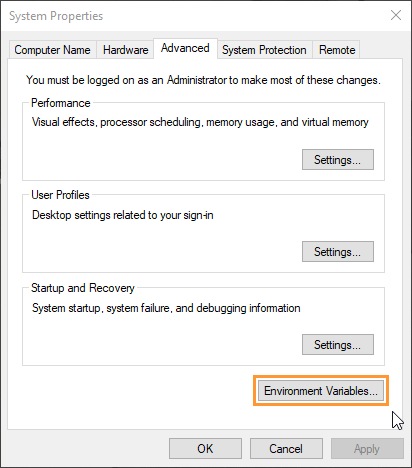

在“System Properties(系统属性)”对话框中,选择右下角的“环境变量...”

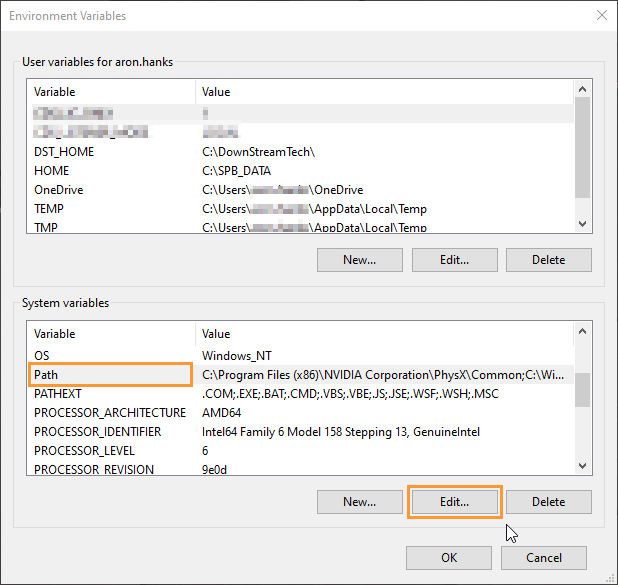

在系统变量部分选择“Path”变量,然后选择“编辑”

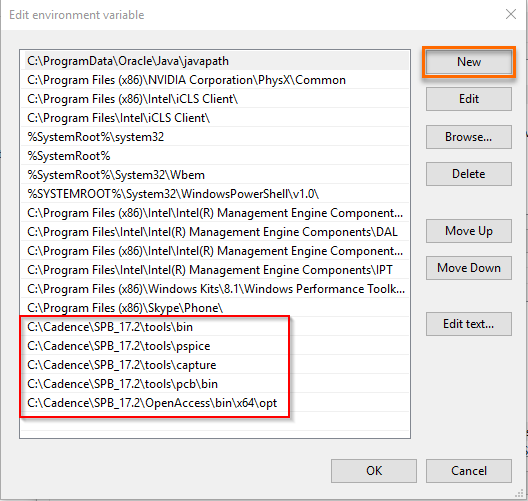

在编辑环境变量对话框中选择“新建”并添加以下图片中指示的路径:

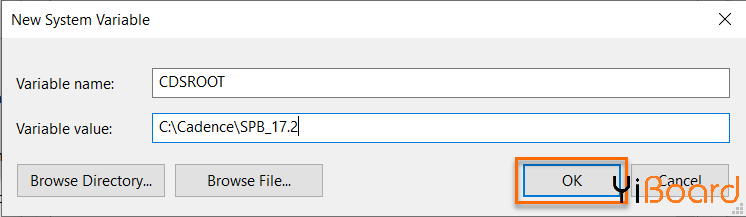

添加系统变量“CDSROOT”,将其值设为 C:\Cadence\SPB_17.2

单击“新建”按钮,然后按如下所示填写对话框:


选择OK关闭对话框,然后重新启动计算机。


如果Allegro安装在另一台计算机上,或者您收到一条消息:

"Cadence Allegro extracta.exe has timed out, unable to continue translation"


您可以将 *.brd 文件(本地Allegro 二进制文件)转换为 *.alg 文件(AD Allegro 导入程序所需的ASCII 文件)以避免从 *.brd 转换为 *.alg的超时失败。您还可以从命令提示符运行 extracta.exe 并检查使用以下步骤创建的日志文件。即使导入向导在安装了Allegro的机器上失败,这种首先手动转换为ASCII 文件的方法也是可以成功的。如果安装了Allegro并设置了系统变量,则可以在同一台计算机上执行。


1. 将Allegro二进制 PCB 设计文件 (PCBName.brd) 和以下两个Altium Designer实用程序文件,从安装了Altium的计算机复制到如上所述的安装了Extracta.exe的计算机的工作文件夹中。

<Altium_Designer_Installation_Folder>\System\Allegro2Altium.bat

<Altium_Designer_Installation_Folder>\System\AllegroExportViews.txt


注意:AD20附带的 Allegro2Altium.bat 版本存在问题,该问题已在AD20.1.7和更新版本中得到修复。


2. 打开命令提示符(开始按钮 ► cmd)并使用更改目录命令进入您的工作文件夹。示例:cd C:\Documents\Files\Test


3. 进入正确的目录后,输入命令:Allegro2Altium PCBName.brd


4. 批处理文件调用 Cadence 安装的Allegro extracta.exe实用程序,使用AllegroExportViews.txt指导 ASCII 数据提取。

这会生成一个ASCII格式的“PCBName.brd.alg”文件。现在在Altium Designer中,您应该可以毫无问题地导入“PCBName.brd.alg”文件。


注意:此时,目录中还会出现一个extract.log文件。 如果在使用Cadence Allegro/OrCAD 实用程序时发生错误,这可能很有用。


5. 将新的 *.alg 文件复制到运行Altium Designer 的计算机上。


6. 按照以下步骤使用导入向导。 如果仍然超时,则文件可能太大而无法转换为ASCII。

跳转到指定楼层
博根工作室是一家从事PCB封装库设计的专业服务商,专门提供各类元器件的PCB封装库,有需要可以联系我。
回复

使用道具 举报

博根工作室
发表于: 2021-7-19 16:14:36 | 显示全部楼层

使用Altium导入向导导入Allegro文件

●    启动Altium,然后选择文件 -> 导入向导

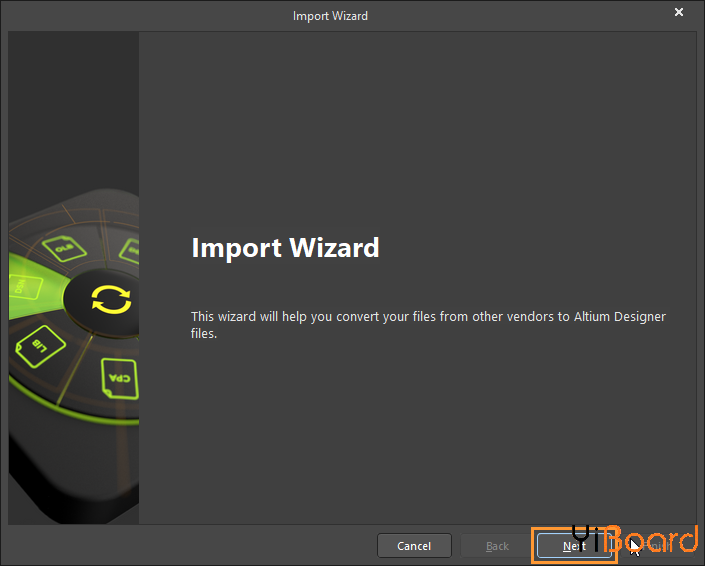

●    在导入向导对话框中选择下一步

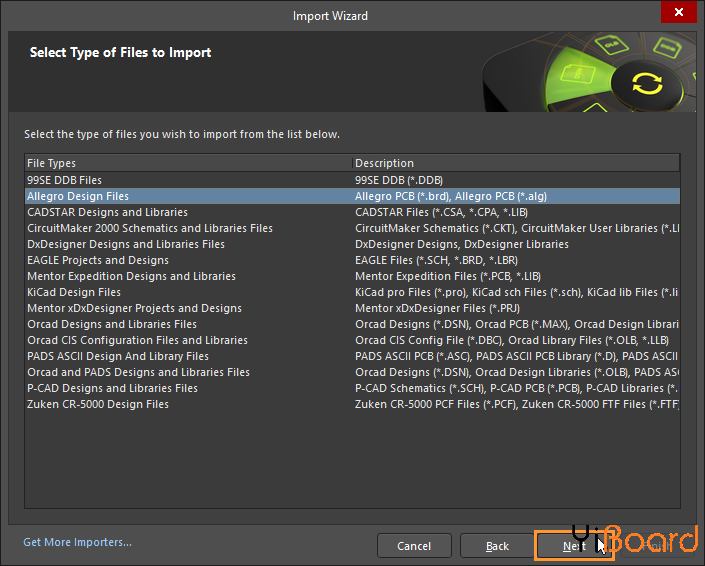

●    在“选择要导入的文件类型”对话框中选择Allegro Design Files,然后选择“下一步”

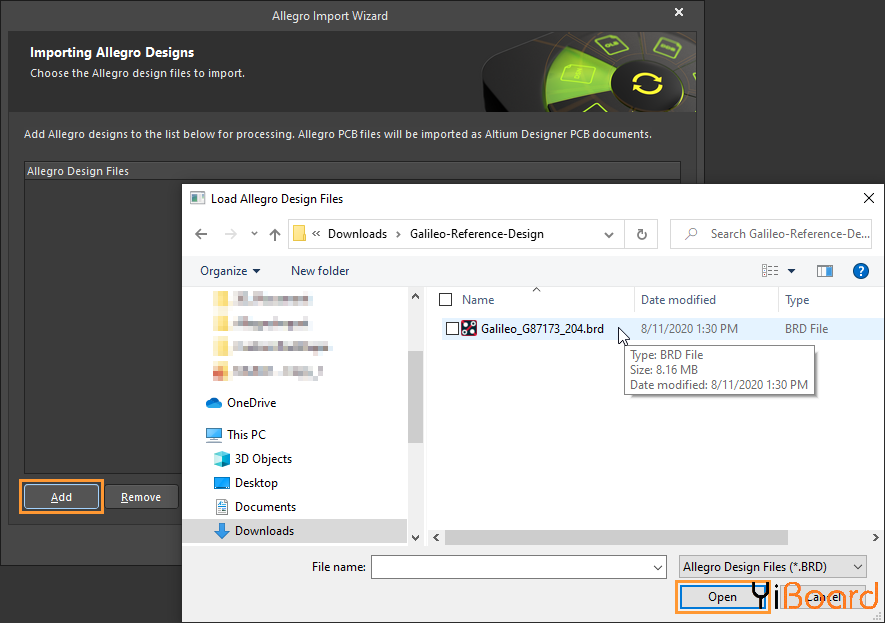

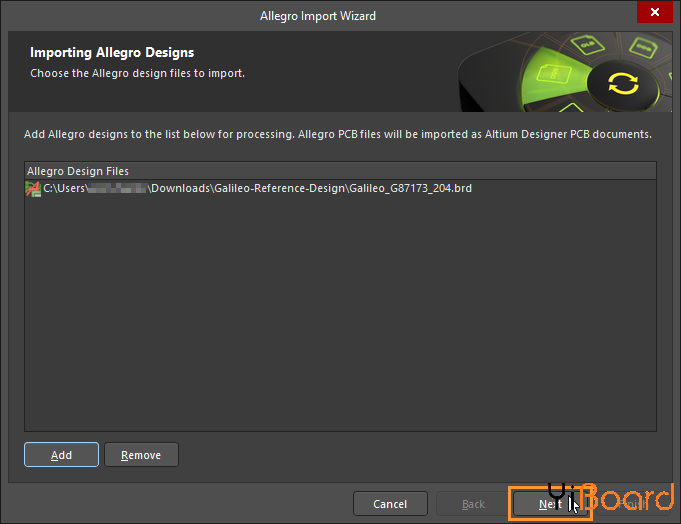

●    选择“导入Allegro设计”对话框右下角的“添加”按钮,然后浏览到要导入的Allegro .brd(或 .alg 文件)的位置,选择该文件,然后选择“打开”



●    在接下来的对话框中验证添加的文件,然后选择下一步

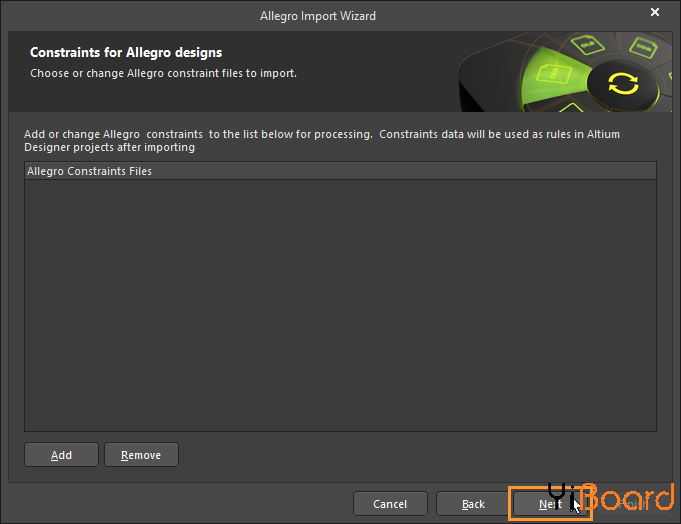

●    Altium的Allegro导入向导能够导入从Allegro约束管理器导出的Allegro.DCFX 约束文件。如果您有权访问这些文件,请使用“添加”按钮浏览到 .DCFX Allegro 约束文件的位置以进行选择将它们添加到导入过程中,然后选择“下一步”



●    将出现“分析文件”页面并显示蓝色条以显示分析进度。分析完成后,将出现向导的下一页。

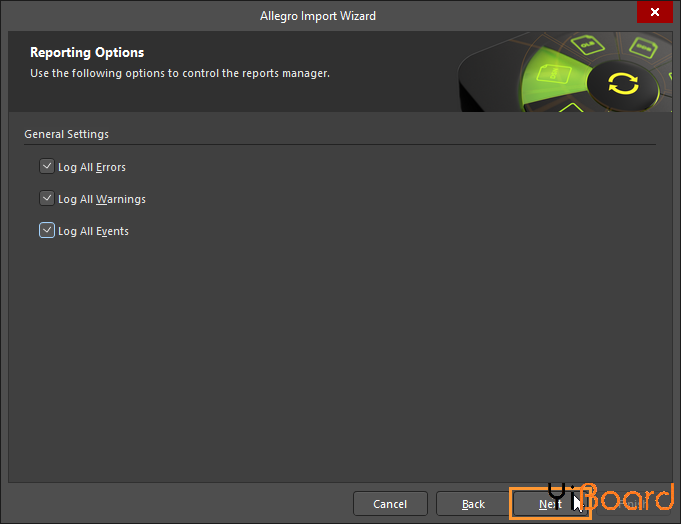

●    在“报告选项”对话框中启用您希望生成的日志文件,然后选择“下一步”

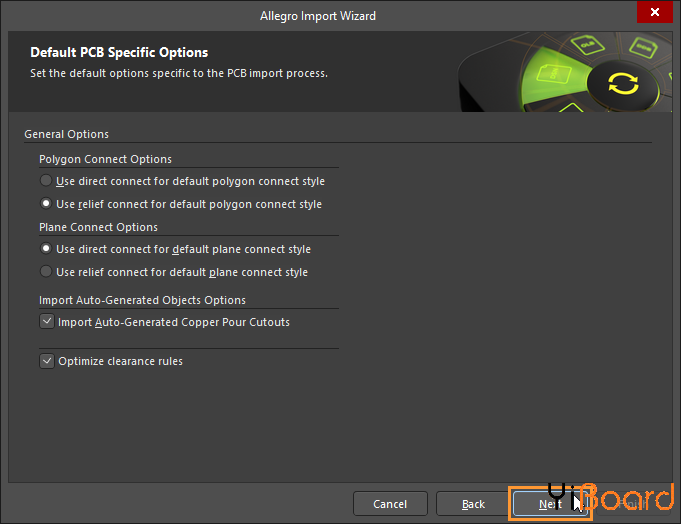

●    在默认PCB特定选项对话框中,选择有关多边形连接、平面连接以及自动生成的对象的所需选项,然后选择下一步

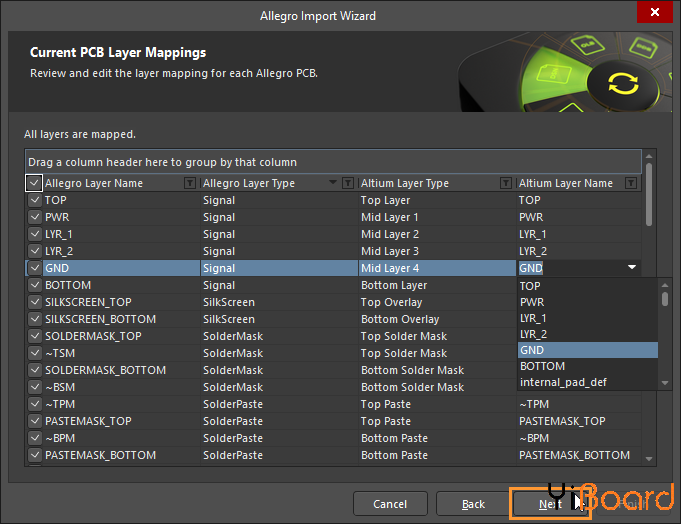

●    在Current PCB Layer Mappings对话框中,通过选择启用层下拉菜单进行选择的单元格来验证层映射并进行您认为必要的任何更改。验证图层映射后选择下一步。

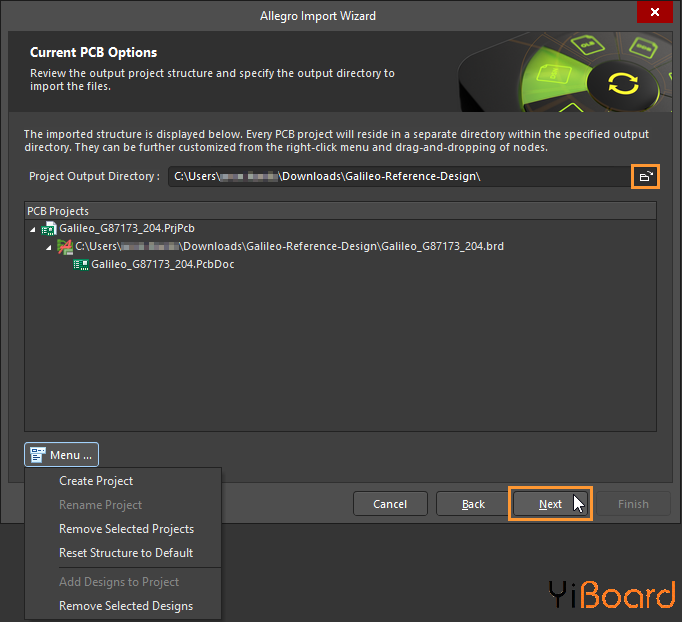

●    在当前PCB选项对话框中查看输出项目结构并指定导入文件的输出目录。使用浏览文件夹图标搜索并选择项目输出目录。

●    单击菜单访问选项以编辑项目结构:

●    单击下一步继续


●    接下来,您将看到指示Allegro导入输出进度的蓝色条。

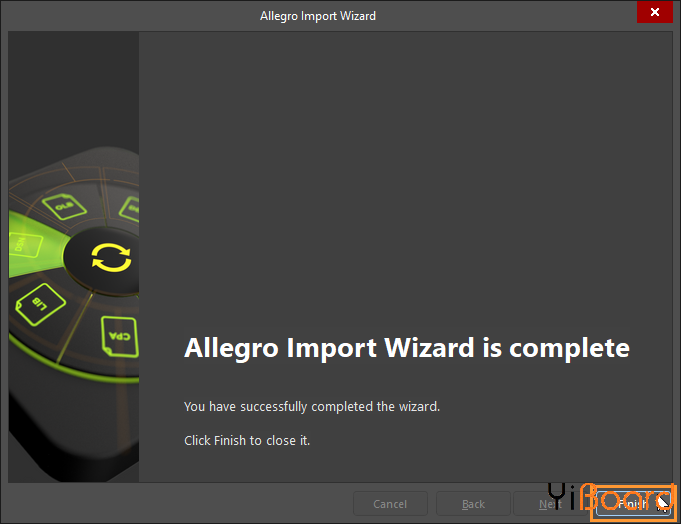

●    Allegro导入向导完成。单击完成关闭向导。



●    完成上述步骤后,您将把Allegro .brd文件转换为Altium .PcbDoc,如下所示。
