LPC1752与CPLD通讯的原理与实现

admin

LPC1752与CPLD通讯的原理与实现

@一板网

 

1 简介

本篇文章主要介绍LPC1752通过自定义的通讯协议实现与CPLD的通讯原理，并进行了实验测试。其中CPLD采用的是Altera公司的EPM240，其内部共有240个逻辑单元，能满足设计需求。

1.1 硬件连接

LPC1752与CPLD连接共有地址线5根（A0~A4）、8根数据线（D0~D7）、两根控制线（RD、WR）组成。连接方式如图1所示。

图1  LPC1752与CPLD硬件连接图

1.2 通讯方式

通讯采用类似8086的时序，共有读写两种操作。 图2、图3分别是两种操作的时序图。

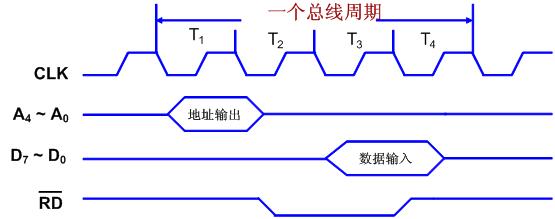

图2 读时序图

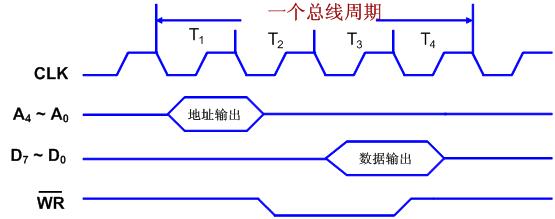

图3 写时序图

2  CPLD程序

CPLD程序采用Verilog HDL语言编写。主要过程是从LPC1752接收控制指令，并根据指令内容完成对RAM的读写。实现过程如图4所示。

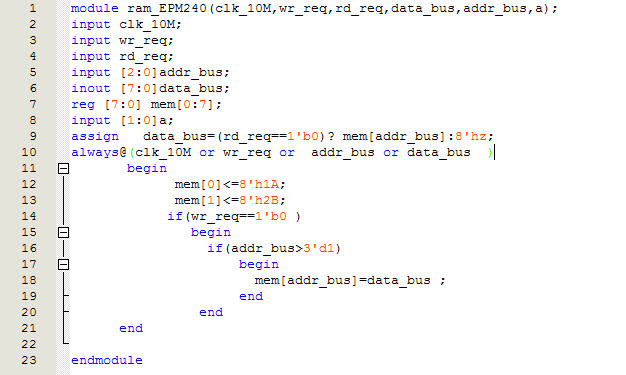

图4 CPLD程序

3 函数简介

3.1  初始化函数cpld_bus_init

主要完成LPC1752的各个引脚的定义，包含引脚的方向、默认输出的电平等。

图5  cpld_bus_init函数实现代码图

3.2读函数cpld_read

根据读时序完成实现从CPLD的固定地址里读取数据。

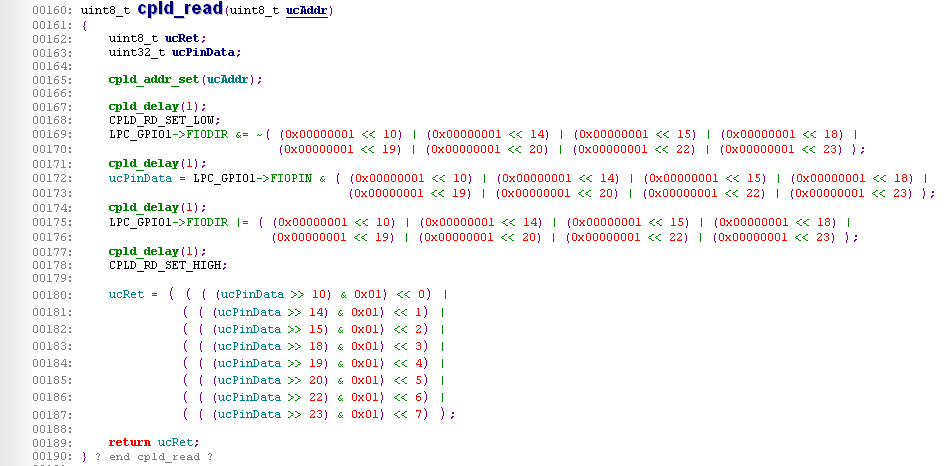

图6  cpld_read函数实现代码图

3.3 写函数cpld_write

根据写时序实现向CPLD固定地址写入数据

图7  cpld_ write函数实现代码图

4 测试

测试方法主要是读取固定地址，然后向固定地址写入数据，再进行读取，判定读取的值与写入的值是够一致。具体的测试过程如图8所示。

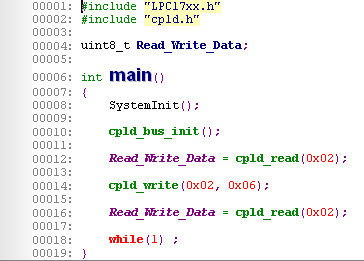

图8 main函数

测试结果如图9、图10所示

图9 第一次读取结果

图10 第二次读取结果

根据以上两图可以看出，第二次读取的结果与写入的值一致，说明与CPLD的通讯正常。
