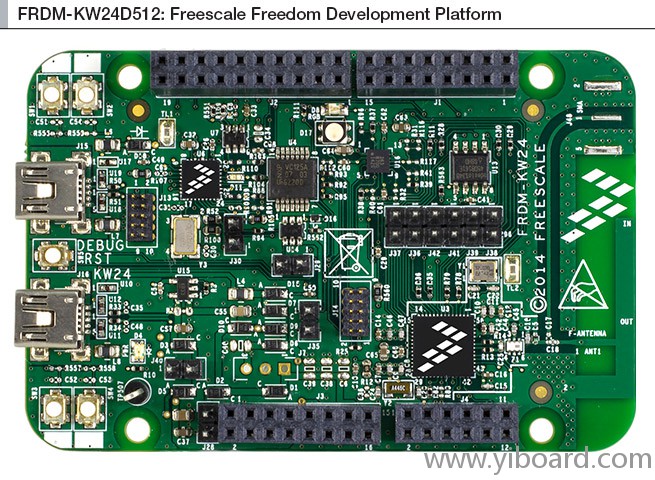

FRDM-KW24D512: 面向Kinetis KW2x MCU的Freedom开发平台


FRDM-KW24D512是基于恩智浦MKW24D512 Kinetis W系列微控制器的开发平台,通过软件还可支持Thread、ZigBee Pro、802.15.4 MAC、SMAC和Kinetis软件开发套件(SDK)。FRDM-KW24D512套件包含两个电路板,支持点到点开箱即用的连接。


Kinetis MKW24D512 MCU是一款低功耗、紧凑型集成式器件,由一个符合IEEE 802.15.4的高性能2.4 GHz无线收发器和一个强大的ARM® Cortex®-M4内核系统组成,并配有数据连接和高精度混合信号模拟外设。


FRDM-KW24D512评估板可在独立模式下运行,也可以作为Freedom开发平台的一部分,实现快速的应用原型开发。它们获得综合支持环境的全面支持。


特性

     支持MKW24D512 Kinetis微控制器(高达50 MHz Cortex-M4 MCU,512 KB闪存)

     完全符合IEEE 802.15.4的无线节点

     软件支持:Thread、ZigBee Pro、802.15.4 MAC和SMAC以及Kinetis软件开发套件(SDK)

     具有小规格、低成本射频节点的参考设计区:

      ●      射频电路包括换衡器,将MKW24D512收发器的差分输入/输出引脚转换为板载信号路由的单端配置

      ●      较少的片外组件数量

      ●      SMA接头处的可编程输出功率为-35 dBm至+8 dBm,无Trap

      ●      接收器灵敏度:–102 dBm (典型值)

     集成的PCB反向F型天线和SMA射频端口

     可选电源

     32 MHz基准振荡器

     32 kHz时钟振荡器

     2.4 GHz工作频率(ISM频段)

     支持无线编程(OTAP)的外部串行闪存

     多个按钮和LED

     OpenSDA调试接口

     带集成线性加速度传感器和磁力计的6轴组合传感器


套件包含

     2个FRDM-KW24D512 Freedom开发板

     快速参考卡片

     两根USB线缆

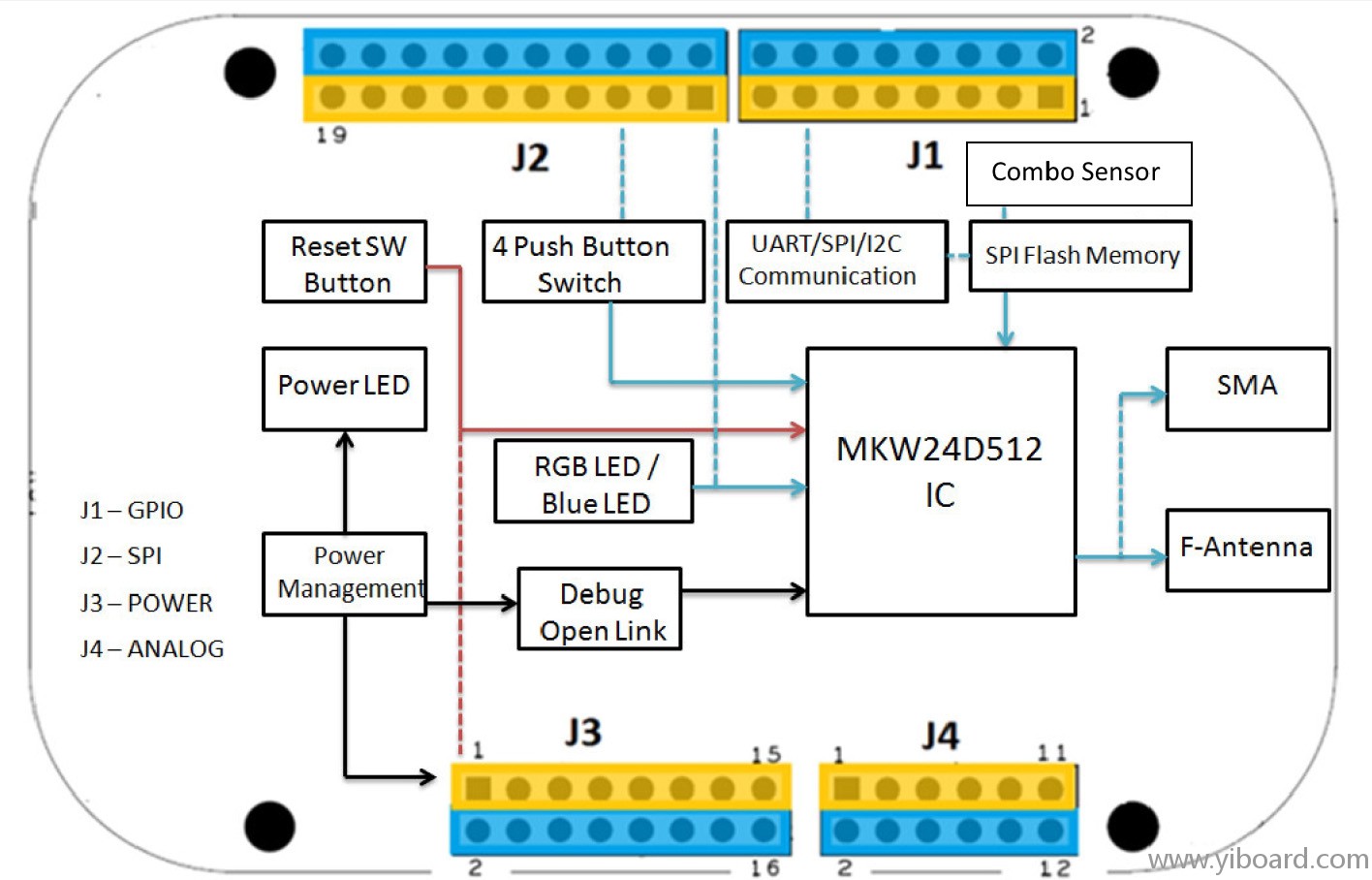

内部结构框图



官网链接:NXP FRDM-KW24D512 Freescale Freedom Development Board
